Empiezo por mostrarles un video de la comunicación por RF (Radio Frecuencia) que se usará para controlar a nuestro nombrado carrito "Speedy".
Para poder crear este control remoto inalámbrico, se usa lo siguiente:
Para el Transmisor (TX)
Para el Receptor (RX)
Los C.I. HT12E y HT12D son un Encoder y un Decoder (Codificador y Decodificador) respectivamente.
El HT12E se encarga de codificar los 4 bits de entrada para que sea posible su tranmisión, mientras que al ser recibida dicha tranmisión en el receptor, se decodifican gracias al HT12D.
El HT12E se encarga de codificar los 4 bits de entrada para que sea posible su tranmisión, mientras que al ser recibida dicha tranmisión en el receptor, se decodifican gracias al HT12D.

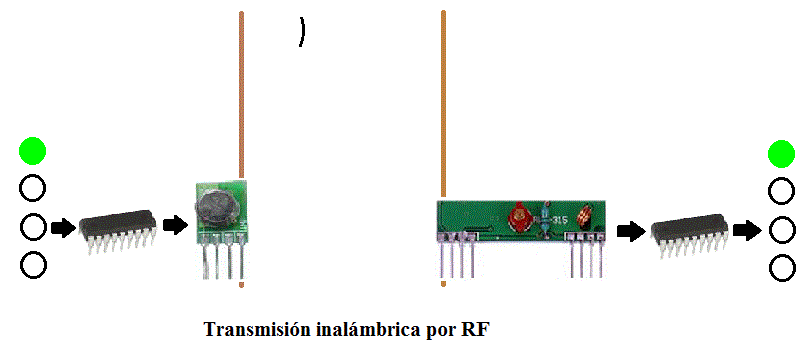

Los módulos TWS315 y RWS315 son los encargados de tranmisitr y recibir dicha señal codificada via RF, estos tienen asignado un pin (o patita) donde se debe colocar una alambre de cobre que es usado como antena.
Como se podemos ver, la combinación de estos circuitos, nos dan una perfecta solución de comunicación por RF. Las principales características de esta comunicación son:
- Frecuencia 315 MHz
- Modulación ASK
- Transmisión máxima de hasta 4 bits.
Los diagramas para la conexión de los ciruitos son los siguientes.
Estos diagramas para el ensamble se encuentra en la misma página del producto en RoboDacta, exactamente AQUI.
Personalmete he conseguido estos circuitos a vuelta de correo en RoboDacta (http://www.robodacta.com.mx/) una tienda on-line con sede en México DF, donde se pueden conseguir estos y otros interesantes circuitos usados para la mini-robótica.
Puedes comunicarte con ellos via email para preguntar sobre existencia de productos y dudas.
--Además, pueden encontrar una buena reseña de estos circuitos en la página Robots Argentina (http://robots-argentina.com.ar/)--
- Comunicación - Radiofrecuencia (Descripción y funcionamiento)
- Comunicación - Radiofrecuencia (Prueba de un enlace por radiofrecuencia)
Espero esta información les sirva para implementar una comunicación inalámbirca sencilla pero muy útil a sus proyectos.
Si deseas una guía muy completa de la utilización de estos circuitos, no dudes en pedirnosla a gustavo_serrano86@hotmail.com
